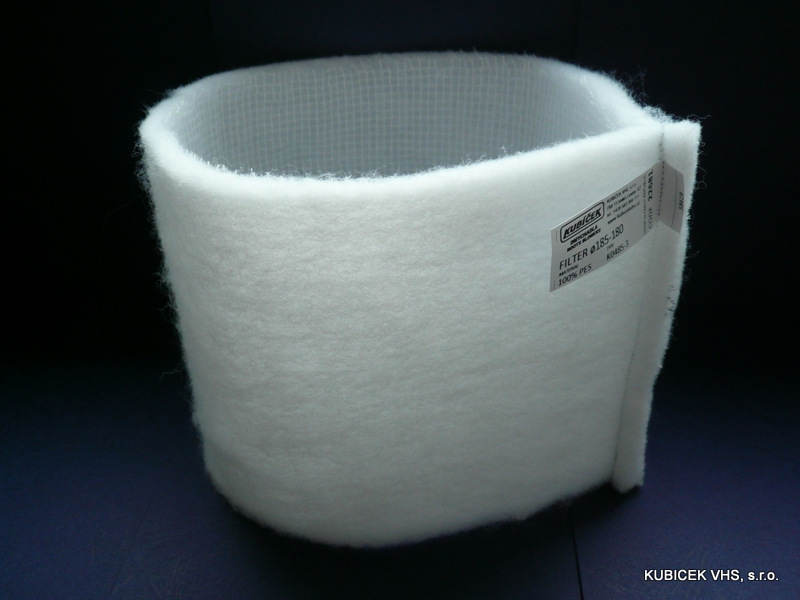

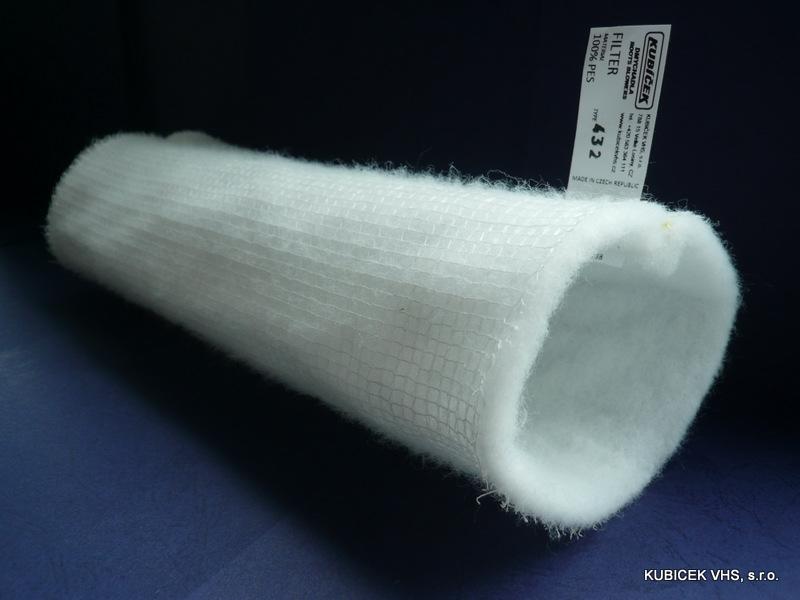

Фільтруючі елементи тонкого очищення повітря KUBICEK
Тонке очищення повітря, газу, що надходить у компресорний блок, який є частиною повітродувки KUBICEK
Опис
Основне призначення фільтруючого елемента – тонке очищення повітря, газу, що надходить у компресорний блок, який є частиною повітродувки KUBICEK. Фільтр затримує пил та інші тверді частинки, які можуть призвести до пошкодження робочого органу повітродувки.

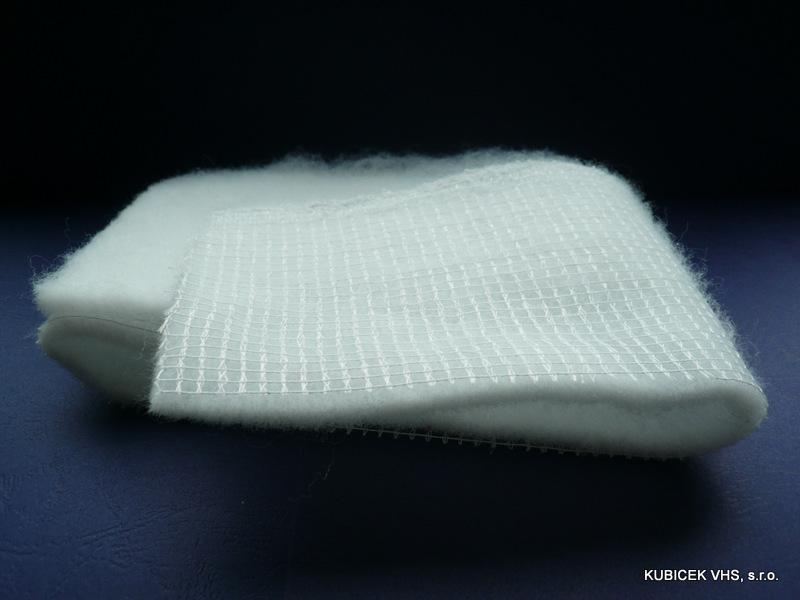

Фільтруючі елементи виготовлені з нетканого матеріалу – 100% ПЕ (поліестер) без хімічних сполучних. Тканина, з якої виготовляються фільтруючі елементи, посилена сіткою підкладки, що несе, що істотно збільшує міцність матеріалу.
Фільтри тонкого очищення повітря забезпечують оптимальні умови для довгострокової та ефективної експлуатації повітродувок. Заміна фільтруючих елементів проводиться регулярно, згідно з регламентом, розробленим виробником.
Компанія «ЕКВІК» використовує лише оригінальні фільтруючі елементи KUBICEK, які відповідають найвищим вимогам, забезпечують оптимальні умови для якісної роботи повітродувок.
Технічні характеристики
Технічні параметри фільтруючого матеріалу:
| Показник | Од. вим. | Значення |
| Матеріал | 100% ПЕ | |
| Маса од. площі | г/м2 | 430 ±10 % |
| Клас очищення за EN 779 | G3-G4 | |
| Повітропроникність при 200 Pa | л∙м2/сек | хв. 2300 |
| Теплостійкість | град.С | від -50 до +150 |
| Втрата напору при швидкості 1,3 м/с повітря | Па | 105 |
| Ступінь очищення | % | 85-95 |
| Ступінь ефективності | % | 25-30 |
| Ефективність очищення в залежності від частинок | ||
| 0,3- 0,5 µм | % | 5 |
| 0,5- 1 µм | % | 10 |
| 1,0- 5 µм | % | 20-35 |
| >5 µм | % | 90-95 |
Коди для замовлення
Перелік кодів фільтруючих елементів KUBICEK
| Тип повітродувки | Код фільтруючого елемента | Положення фільтруючого елемента на каркасі фільтра |
| 3D16A,B,C - 032 | 25 236 | зовні |
| 3D16 S -032 | 432 | всередині |
| 3D16 Е-032 | 28961 | зовні |
| 3D16 КОМПАКТ -032 | 1066 | зовні |
| 3D19A -032 | 34332 | зовні |
| 3D19 S, 3D28А - S | 889 | всередині |
| 3D19-050, 3D28А-050 | 22 681 | зовні |
| 3D19A,B,C,S -050 3D19A,B,C,S -051 |
50755 | зовні |
| 3D19 - КОМПАКТ | 1474 | зовні |
| 3D28A,B,C - 080 | 53915 | зовні |
| 3D28 B,C - S | 1299 | всередині |
| 3D28 B,C, 3D38 B,C | 26915 | зовні |
| 3D28 B,C-100/89-76 3D38 B,C-100/89-76 |
37572 | всередині |
| 3D38B,C – 100 | 54294 | зовні |
| 3D38 - 100, 3D38 C – 080 з гідродвигуном. |
37483 | зовні |
| 3D38B,C - 100, 3D38 - S 3D45B - 100, 3D45 - М |
14457 | всередині |
| 3D45 - 125 | 34483 | всередині |
| 3D45 – S | 16984 | всередині |
| 3D45B,C – 150, 3D55B, - 150 | 52232 | всередині |
| 3D45 - 150, 3D45 - S 3D55B - 150, 3D55 В - М |
998 | всередині |
| 3D55B - 151, 3D55B - S, 3D55С – 151, 3D55С – М |
16984 | всередині |
| 3D55B – 150 V | 38095 | зовні |
| 3D55C – 200 | 59962 | всередині |
| 3D55С - 200, 3D55С - S 3D60B – 200, 3D60B – S |
1 404 | всередині |
| 3D55C - 200, 3D60B - 200 | 54569 | всередині |
| 3D60C - 250, 3D80В - 250, 3D80C - 251 |
35952 | всередині |
| 3D60C – 250, 3D80В – 250 | 54570 | всередині |
| 3D80C - 300 | 62812 | всередині |
| 3D80C - 300, , 3D90В - 300 | 54571 | всередині |
| 3D80C - 300, 3D90В - 300 | 42161 | всередині |
| 3D90B - 300 | 62812 | всередині |
| 3D90C - 400 | 58637 | всередині |
| 3D90C - 400, 3D100В - 400 | 54572 | всередині |
| 3D100B - 400 | 58637 | всередині |
| 3D100B - 400 | 54573 | всередині |
